国产PLC—Haiwell（海为）PLC在磨机控制上的应用

2007-08-30 16:29:19 haiwell 763

关健字：Haiwell（海为）国产PLC、磨机控制

一、引言

在水泥粉磨控制系统中，由于控制点比较多，所以一般都采用DCS或中型PLC来构建控制系统，系统的整体成本比较高，基于Haiwell（海为）国产PLC的优异性能和强大易用的通信功能，以极低的成本实现了对中型磨机（年产30万吨水泥）的控制。下面就对这一应用作一介绍。

二、控制规模

1、 DI：112

2、 DO：40

3、 AI：24

4、 AO：4

5、配料计量秤5台（每台秤的控制信号量：2xDI，1xDO，3xAI，1xAO）

三、使用设备型号

海为PLC部分：

1、 CPU主机：HW-S32S2T 1台

2、 DI扩展模块：HW-H24DI 4块

3、 DO扩展模块：HW-H36DOT 1块

4、 AI扩展模块：HW-S04AI 4块

5、 AO扩展模块：HW-S04AO 1块

6、通讯扩展模块：HW-H01RS 2块

仪表部分：

1、多路巡检仪：AI-704M 3台

2、计量秤控制器 5台

四、解决方案

在一般情况下，单台小型PLC无法实现这样规模的控制，海为PLC能够实现这一控制是基于以下特性：

1、足够大的程序空间：16K

2、可以扩展7个扩展模块

3、支持5个通讯口，5个端口可以并行工作

4、海为PLC的AI/AO模拟量扩展模块支持并行总线和串行总线二种扩展方式，采用串行总线扩展时不受AI/AO点数限制

5、通讯效率高，通讯程序与扫描周期无关，无须人工控制时序来避免通讯端口的冲突，能完全满足实时性和可靠性要求

在本控制系统中PLC的CPU主机通过并行总线扩展了7个模块：4个DI扩展模块+1个DO扩展模块+2个通讯扩展模块，这样PLC共有4个通讯口：CPU自带2个+2个扩展的通讯口，系统网络图如下：

如上图所示，COM1用于与上位机通讯，实现对这个控制系统的实时监控；COM2用于与4个AI模块和1个AO模块通讯，实现对标准模拟量信号的采集和控制；COM3用于与3台多路巡检仪表通讯，实现对热电阻温度信号的采集；COM4用于与5台计量秤控制器通讯，实现对计量秤的综合控制。

由于将需要通讯的设备按高低速进行了合理的分配组网，把通讯量分散到不同的通讯口，充分满足了系统对实时性的要求。

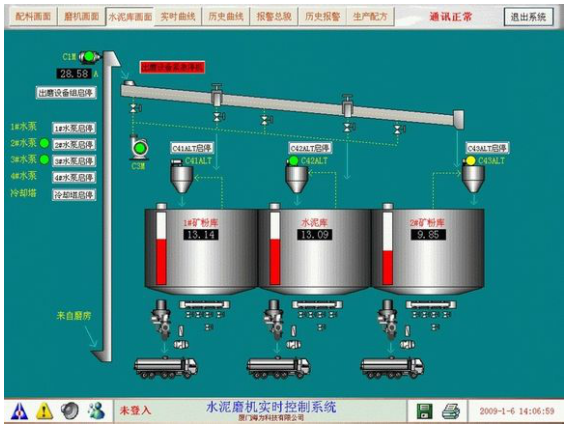

五、上位机实时监控系统

由于监控和控制的数据量比较多，上位机实时监控系统采用海为公司自主开发的监控系统.







六、总结

Haiwell PLC虽然只是小型PLC，但基于Haiwell PLC的优异性能和强大易用的通信功能，利用通讯方式扩展了控制的范围，完全可以实现对中等规模系统的控制，为用户大大地节约了成本。
