国产PLC—Haiwell（海为）PLC与VB通讯源程序讲解

2008-05-07 11:09:14 haiwell 989

在做自动化工程项目时常常需要用上位机对PLC进行监控，如果是大的工程项目可以使用组态软件来完成，但对中小项目为了节约成本，可以采用自己写上位机程序来完成对PLC的监控。

海为提供了一个海为PLC的通讯控件，通过这个控件实现上位机与海为PLC之间的通讯十分方便，它封装了Modbus通讯协议和HaiwellBus协议，以点的形式实现对海为PLC的数据访问，对每个点可以定义它的名称/数据类型/小数长度/点注释等，不必去了解Modbus通讯协议和HaiwellBus协议的具体内容，只要有上位机编程经验就可以完成。

海为PLC的通讯控件和例子源程序可以到海为网站（http://www.www.hennv.cn/download.asp）的“下载中心”下载。

下面以VB为例介绍该控件的使用，新建一个VB工程，添加2个窗口:



窗口1的程序如下：

Option Explicit

'启动跑马灯按钮

Private Sub Command1_Click()

'启动跑马灯，M0置1，点序号30

HWPLCComm1.HWPLCs(1).SetPointValue 30, 1

End Sub

'停止跑马灯按钮

Private Sub Command2_Click()

'停止跑马灯，M1置1，点序号31

HWPLCComm1.HWPLCs(1).SetPointValue 31, 1

End Sub

'启动采样按钮

Private Sub Command3_Click()

' HWPLCComm1是海为PLC通讯控件名称，Timer1是画面刷新定时器

HWPLCComm1.Run Not HWPLCComm1.RunFlag

Timer1.Enabled = HWPLCComm1.RunFlag

If HWPLCComm1.RunFlag Then

Command3.Caption = "停止采样"

Shape2.FillColor = vbGreen ‘采样指示灯绿色

Else

Command3.Caption = "启动采样"

Shape2.FillColor = vbWhite ‘采样指示灯红色

End If

End Sub

'窗口1装载

Private Sub Form_Load()

Dim i As Long

'添加1台PLC，PLC地址为1，名称为“1号PLC”

HWPLCComm1.HWPLCs.AddPLC 1, "1号PLC"

'在“1号PLC”下增加采样点

For i = 0 To 15

HWPLCComm1.HWPLCs(1).AddPoint "y" & i '增加采样点Y0-Y15

Next i

'在“1号PLC”下增加其他离散的采样点

HWPLCComm1.HWPLCs(1).AddPoint "sv0", , "当前扫描时间单位0.1ms"

HWPLCComm1.HWPLCs(1).AddPoint "sv1", , "最小扫描时间单位0.1ms"

HWPLCComm1.HWPLCs(1).AddPoint "sv2", , "最大扫描时间单位0.1ms"

HWPLCComm1.HWPLCs(1).AddPoint "sv12", "Year", "年"

HWPLCComm1.HWPLCs(1).AddPoint "sv13", "Month", "月"

HWPLCComm1.HWPLCs(1).AddPoint "sv14", "Day", "日"

HWPLCComm1.HWPLCs(1).AddPoint "sv15", "Hour", "时"

HWPLCComm1.HWPLCs(1).AddPoint "sv16", "Minute", "分"

HWPLCComm1.HWPLCs(1).AddPoint "sv17", "Second", "秒"

HWPLCComm1.HWPLCs(1).AddPoint "sv18", "Week", "星期"

HWPLCComm1.HWPLCs(1).AddPoint "sm3", , "10ms时钟脉冲"

HWPLCComm1.HWPLCs(1).AddPoint "sm4", , "100ms时钟脉冲"

HWPLCComm1.HWPLCs(1).AddPoint "sm5", , "1s时钟脉冲"

HWPLCComm1.HWPLCs(1).AddPoint "m0", "Start", "跑马灯启动"

HWPLCComm1.HWPLCs(1).AddPoint "m1", "Stop", "跑马灯停止"

HWPLCComm1.HWPLCs(1).AddPoint "v0"

HWPLCComm1.HWPLCs(1).AddPoint "v2"

HWPLCComm1.HWPLCs(1).AddPoint "v100", , "实数例子", [REAL ] '实数类型为5

HWPLCComm1.HWPLCs(1).AddPoint "ccv50", , "32位计数器"

HWPLCComm1.HWPLCs(1).AddPoint "ccv100", , "16位计数器"

'将点加到Listview中显示, Y0-Y15 16个点不加入，用指示灯来显示状态

Dim Newitem As ListItem

For i = 17 To HWPLCComm1.HWPLCs(1).PointCount

Set Newitem = ListView1.ListItems.Add(, , i)

Newitem.SubItems(1) = HWPLCComm1.HWPLCs(1).iPoints(i).PointAddress

Newitem.SubItems(2) = HWPLCComm1.HWPLCs(1).iPoints(i).PointName

Newitem.SubItems(4) = HWPLCComm1.HWPLCs(1).iPoints(i).PointNote

Next i

'将PLC地址和名称用标签显示

Label3(0) = HWPLCComm1.HWPLCs(1).PLCAddress

Label3(1) = HWPLCComm1.HWPLCs(1).PLCName

'将16只指示灯的标签以点名称显示（Y0~Y15）

For i = 1 To 16

Label1(i - 1) = HWPLCComm1.HWPLCs(1).iPoints(i).PointName

Next i

End Sub

'双击列表中的点打开窗口2，对该点的值进行修改

Private Sub ListView1_DblClick()

Dim i As Long

If Not ListView1.SelectedItem Is Nothing Then

i = ListView1.SelectedItem.Index + 16

Form2.vPointIndex = i

Form2.Caption = "写入值 " & HWPLCComm1.HWPLCs(1).iPoints(i).PointName

Form2.Label1.Caption = "写入值 " & HWPLCComm1.HWPLCs(1).iPoints(i).PointName & "："

Form2.Text1 = HWPLCComm1.HWPLCs(1).iPoints(i).PointValue

Form2.Show 1

End If

End Sub

' Timer1是画面刷新定时器

Private Sub Timer1_Timer()

'刷新值

Dim i As Long

'刷新Y0-Y15值

For i = 1 To 16

If HWPLCComm1.HWPLCs(1).iPoints(i).PointValue = 1 Then

Shape1(i - 1).FillColor = vbRed '值=1，为真

Else

Shape1(i - 1).FillColor = vbWhite '值=0，为假

End If

Next i

'刷新其他点值

For i = 17 To HWPLCComm1.HWPLCs(1).PointCount

ListView1.ListItems(i - 16).SubItems(3) = HWPLCComm1.HWPLCs(1).iPoints(i).PointValue

Next i

End Sub

窗口2的程序如下：

Option Explicit

Public vPointIndex As Long '公共变量，存储被双击点的序号

'确定按钮

Private Sub Command1_Click()

If Text1.Text = "" Then Exit Sub

'按确定，则写入点的值

Form1.HWPLCComm1.HWPLCs(1).SetPointValue vPointIndex, Text1.Text

Unload Me

End Sub

'取消按钮

Private Sub Command2_Click()

Unload Me

End Sub

Private Sub Text1_GotFocus()

Text1.SelStart = 0

Text1.SelLength = Len(Text1)

End Sub

Private Sub Text1_KeyPress(KeyAscii As Integer)

If KeyAscii = 13 Then

Command1_Click

End If

End Sub

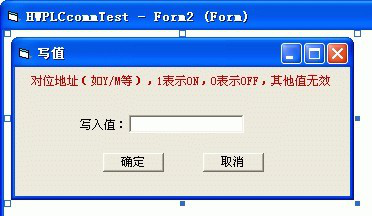

运行结果如下图：
